BDU產品簡介
車載BDU（Battery Disconnect Unit），又稱高壓配電盒，是集成在電池包內，包含繼電器、主熔斷器或MSD、預充電阻、電流傳感器等元器件，采用塑料殼體作為結構支撐，采用銅排作為大電流的通載媒介，采用電纜或PCB作為小電流和通訊控制信號的通載媒介。
BDU是動力電池與驅動系統之間的關鍵連接部件。BDU進行切斷和閉合的控制信號由低壓回路內的BMS發出，控制后的結果又通過BDU檢測回路反饋給BMS。因此，BDU本身即是一個整車高壓與低壓回路的接駁點，同時也是一個傳感和檢測模塊的承載平臺。
| 性能參數： 電氣參數：額定電壓450V 額定電流150A 產品尺寸：423.0*175.0*108.0mm 回路接口：電池、電機、OBC、DCDC、PTC 產品特點：模塊化設計（鋁面板總成+下殼體總成）,提高裝配效率；IP67防水等級 |

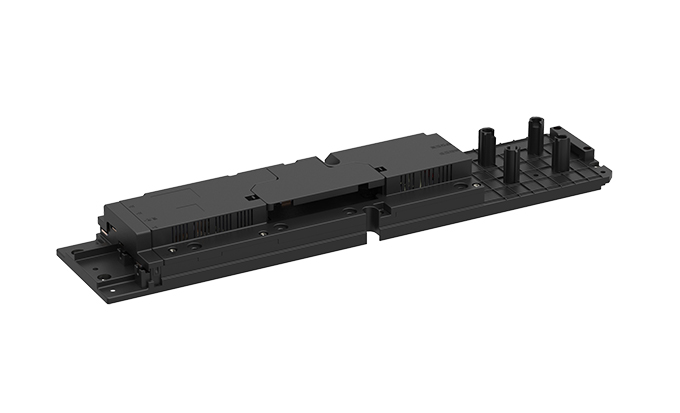

| 性能參數： 電氣參數：額定電壓347.5V 額定電流103A 產品尺寸：736.0*148.0*63.0mm 回路接口：電池、電機、OBC 產品特點：扁平化設計，充分利用PACK內部空間 |

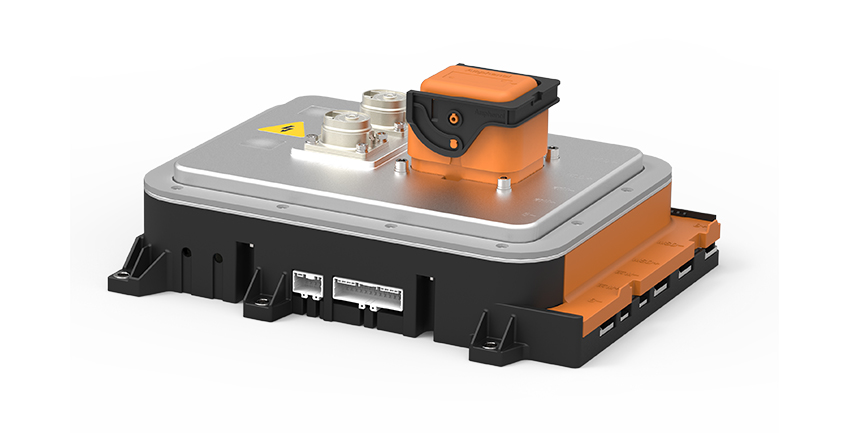

 | 性能參數: 電氣參數： 額定電壓352V 額定電流230A 產品尺寸：379.0*311.0*160.0mm 回路接口：電池、MSD、前驅、后驅 產品特點：模塊化設計（鋁面板總成+下殼體總成），提高裝配效率；溫度采集，實時監控內部發熱；IP68防水等級 |
 | 性能參數: 電氣參數：額定電壓350V 額定電流200A 產品尺寸：355.0*152.0*80.0mm 回路接口：電池、MCU、PDU 產品特點：IPXXB防護，避免觸電危險；高精度電流采集，實時監控電流；主繼電器臥式裝配，降低總成高度 |
 | 性能參數: 電氣參數：額定電壓500V 額定電流300A 產品尺寸：446.0*172.0*101.0mm 回路接口：電池、電機、慢充 產品特點：元器件排布合理，散熱性能極佳 |
